一、技術特點：

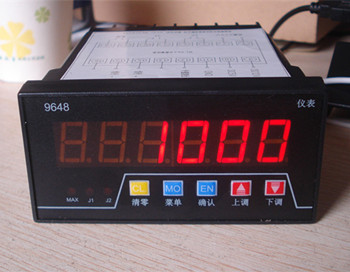

1、 ZB9648顯示儀是一個六位顯示的位置、控制、顯示模塊�？蓮V范應用于工業控制領域。
2、 國際通用的96×48×115mm標準機箱，六位0.56英寸數碼管顯示。
3、 輸入A和輸入B構成雙輸入端，可識別相位為90度的脈沖編碼器信號。
4、 可輸入單路開關信號（脈沖）用于計數（單向）或測速。
5、 設有外部清零端子，可由外部開關控制清零。
6、 設定兩個控制值，兩路繼電器輸出，可用于控制或報警。
7、 可選3種繼電器輸出方式。
8、 可設定自動延時復位時間，實現自動延時復位功能。
9、 峰值顯示功能。
10、 參數設定密碼保護功能。
11、 當前計數值、設定值掉電不丟失。
12、 可設定倍率，確定輸入脈沖與顯示值之間的比例關系。
13、 外接傳感器：角、線位移光柵傳感器，給傳感器提供5V(100mA)、12V(100mA)供電。其它電壓可定制。
14、 接近開關或霍爾開關，可對其脈沖進行計數或測速，只接于A相端子。
15、 計數倍率：單倍頻、雙倍頻、四倍頻可選
16、 線性修正功能：可設定9個插值基點，從而實現線性差補功能。 17、 具有485通訊功能。通訊波特率為19200bps，0.5秒主動發送一次顯示值（功能定制）。
二、 技術參數：
1、 供電電壓：AC220V 50Hz
2、 輸入阻抗：5K
3、 脈沖頻率：≤500K
4、 倍率范圍：0.000~999.999
5、 顯示范圍：-199999~999999
6、 脈沖電平：低電平：-50V~0.5V 高電平：3.5~50V
7、 脈沖寬度：最小2us
8、 觸點容量：AC220V 3A DC24V 3A
9、 安裝方式：卡入式
10、 開孔尺寸：92×43. 5mm
11、 環境溫度：-10℃~50℃
|
