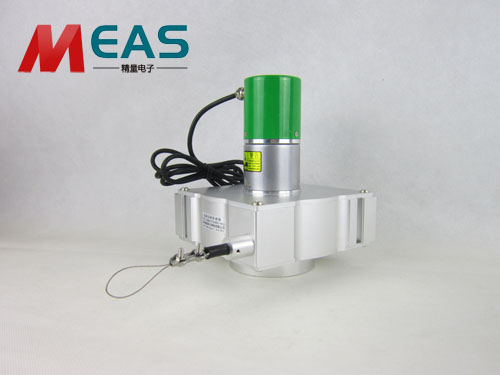

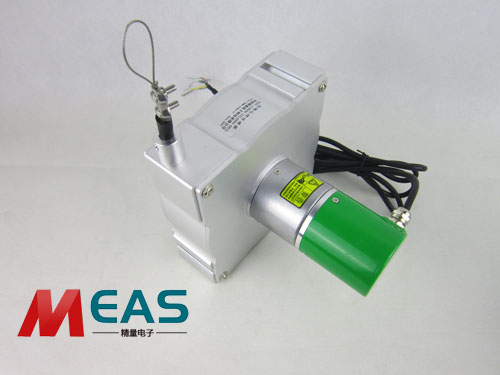

1、拉繩位移傳感器的電壓及電流信號可采用三線制接線方法，電源正端用一條導線，信號輸出正端用一條導線，電源負端與信號負端共用一條導線。
2、拉繩位移傳感器的電壓及電流信號也可采用四線制接線方法。由于4-20mA DC（1-5V DC）信號制的普及和應用，在控制系統應用中為了便于連接，需要要求信號的統一，為此要求一些測控儀表能采用輸出為4-20mA DC信號，但是由于其轉換電路復雜、功耗大等原因，難于全部滿足兩線制變送器設計的條件，就只能采用外接電源的四線制接法。四線制位移傳感器兩根導線負責電源供電，另外兩根導線負責信號傳輸。
綜上所述就是拉繩傳感器應根據PLC可編程邏輯控制器A/D轉換模塊接線端口選擇接線方法。需要說明的是三線制和四線制變送器輸出的4-20mA DC信號，由于其輸出電路原理、結構與兩線制的是不一樣的，因此在應用中其輸出負端能否和24V電源的負端相接，能否共地，這是需要考慮的。必要時可采取隔離措施，以便和其它儀表、元器件共電、共地，避免附加干擾的產生。
|
